Схема подключения насосной станции

Покупка и установка насосной станции водоснабжения необходимы на даче или в частном доме, не подключённом к центральному городскому водопроводу. Такое оборудование имеет много преимуществ и решает три важные задачи:

• Поставляет воду из первичного источника водоснабжения (обычно колодца или скважины) в точки водоразбора, созданные во внутридомовой сети.
• Обеспечивает бесперебойную, непрерывную подачу воды даже при форс-мажорных ситуациях, например, отключении электричества в доме, поломках используемого для подъёма жидкости из скважины или колодца электрического насоса. В современной системе предусмотрен накопительный бак, в котором формируется запас жидкости. Некоторое время она может поступать в точки водоразбора даже при сбоях в работе станции или при проблемах с электроснабжением.
• Поддерживает стабильное значение давления, предотвращает риски образования воздушных пробок, гидроударов. Его постоянные корректные параметры необходимы для нормального функционирования сантехнических приборов и бытовой техники: смесителей в раковине, кухонной мойке, ванне и душевой кабине, посудомоечной и стиральной машин, бойлера, отопительных устройств, а также системы полива растений.

Для дачи или частного дома можно использовать и отдельный насос, который также перекачивает воду из скважины или колодца в точки водоразбора. Но устройство простой модели не всегда работает корректно, не способно адаптироваться под особенности источника воды. Кроме того, насос включается каждый раз, когда открывается любой кран, или начинается работа бытовой техники.

С насосной станцией можно, во-первых, максимально автоматизировать процессы подачи воды, ведь в системе предусмотрены датчики и регуляторы, которые позволяют свести вмешательства пользователя к минимуму и упростить обслуживание. Во-вторых, насос работает в щадящем режиме, так как запускается не при каждом включении крана или использующего жидкость бытового прибора, а только при опустошении накопительного бака.

Полезная информация! Насосная водяная станция может потребоваться даже при наличии централизованного водопровода, если давление в нём низкое и недостаточное для подачи жидкости с нормальным напором в смесители, а также для работы некоторых приборов.

Полноценная насосная станция для частного дома или дачного участка – это целый комплекс устройств. В состав такой многокомпонентной системы входят:

• Насос. Это главный узел системы, который осуществляет всасывание воды из её источника и последующую закачку во внутридомовую сеть. Тип всасывающего устройства определяется с учётом глубины пролегания водоносного слоя. Так, для колодца или песчаной скважины достаточно поверхностного насоса. А для артезианских источников подходят только погружные глубинные модели.
• Гидроаккумулятор, который также называют накопительным резервуаром, гидробаком или баком-накопителем. Его функция – это создание определённого водяного запаса на экстренные случаи, например, выходы из строя насоса, поломки трубопровода, отключения электроэнергии. К ёмкости подводится труба, через которую внутрь закачивается жидкость со дна колодца или из скважины. Обычно бак металлический, иногда с внешней пластиковой оболочкой. Внутри него резиновая эластичная мембрана. Эта перегородка делит накопитель на две части: в одну поступает вода, а в другой находится сжатый воздух, который поддерживает давление в баке и обеспечивает поступление жидкости в следующие элементы системы под напором.
• Блок автоматики. Его главным узлом является реле, которое реагирует на изменения давления жидкости в гидроаккумуляторе. Если водяное давление в накопителе понижается, автоматическая система управления активирует запуск насоса для наполнения ёмкости. Когда гидроаккумулятор наполняется до нужного давления, блок отключает насосное устройство.
• Манометры, соединяемые с реле, подключенным к электрическому двигателю насосного оборудования. Это датчики для контроля давления, которые отслеживают его уровень и по которым можно настроить работу автоматики для включения и выключения насоса.
• Обратный клапан. Он монтируется в водозаборном водопроводе и предотвращает перемещение воды обратно в колодец или скважину.
• Фильтр механической очистки. Обычно это входное фильтрующее приспособление сетчатого типа. Оно фиксируется на конце шланга, который находится в перемещаемой жидкой среде. Задача такого фильтра – грубая очистка с целью недопущения попадания в насос твёрдых частиц камней, глины, песка. Без фильтрующего устройства высоки риски засорения и последующей поломки насосного оборудования.
• Дополнительные комплектующие, без которых невозможна правильная самостоятельная сборка насосной станции. Это запорная арматура, кабель для подключения к электросети, различные трубы нужных диаметров и гибкие шланги для перемещения воды, а также соединительные элементы (фитинги) для стыковки элементов системы.

Любая схема насосной станции включает насос. Он может быть следующих видов:

• Стандартное устройство поверхностного типа. Оно способно осуществлять закачку жидкости с глубины, не превышающей 8-9 метров.
• Поверхностный насос, оснащённый внутренним встроенным эжектором. Такое устройство увеличивает мощность всасывания, делая возможной откачку жидкости с глубины до 10-12 метров, а также повышая давление и, соответственно, напор воды. Но у насосов данного типа есть недостаток – значительный шум при работе. Чтобы он не доставлял дискомфорта, систему следует установить в отдельном помещении с хорошей звукоизоляцией.
• Поверхностное насосное оборудование, снабжённое внешним эжектором. Последний находится снаружи, располагается в колодце или скважине у основания трубы, через которую осуществляется перекачка. К эжектору подводятся вакуумный (всасывающий) и напорный шланги. Последний направляет жидкость в эжектор для возникновения в камере зоны разрежения. Вакуумный шланг обеспечивает поднятие воды из скважины вверх. Глубина всасывания при этом может быть увеличена до 30, а при мощном эжекторе и до 50 метров. Производительность высокая, давление в системе хорошее и стабильное. Шум практически не слышен благодаря расположению эжектора в участке забора – колодце или скважине.
• Погружной глубинный насос. Такие модели подходят для насосных станций, подающих воду из артезианских скважин с глубиной пролегания водоносного слоя, превышающей 30-40 м. Насос данного типа фиксируется с помощью тросов, погружается в скважинную обсадную колонну на определённом расстоянии от её дна. Погружное оборудование производительное, малошумное, но дорогое и достаточно сложное в обслуживании, так как для устранения неполадок требуется извлечение с большой глубины. Кроме того, в данном случае для насосной станции в частном или дачном доме необходим хороший входной водозаборный фильтр.

Схема водоснабжения частного дома с созданием запаса жидкости обязательно включает гидроаккумулятор. Он не только обеспечивает водный резерв на экстренные случаи, но и снижает риски резких скачков давления, поддерживает постоянный напор в системе, а также продлевает сроки службы насоса и защищает его от преждевременного износа за счёт уменьшения количества включений такого устройства.

К накопительному баку, используемому для монтажа насосной станции в частном домовладении, предъявляются некоторые требования. Во-первых, он должен быть прочным, полностью герметичным и долговечным. Во-вторых, важно правильно определить объём гидроаккумулятора, который влияет на рабочий ресурс всей системы и зависит от нескольких факторов: необходимого давления воды, количества точек водоразбора и числа потребителей, интенсивности потребления жидкости, технических и эксплуатационных характеристик насоса. Вместительность резервуара варьируется от 20-30 до 100 литров.

Если бак будет маленьким, это повысит частоту включений насосного оборудования и спровоцирует его быстрый износ и преждевременный выход из строя. А при избыточном объёме вероятен застой не расходуемой своевременно жидкости. Это снизит её качество, а также негативно повлияет на внутреннюю поверхность эластичной разделительной мембраны гидроаккумулятора.

В современной насосной станции для дачного или частного дома предусмотрен блок автоматики, состоящий из реле давления, штуцера и манометра. Последний измеряет фактическое давление. Реле контролирует подачу воды с учётом заданных пользователем параметров. Оно обеспечивает работу насоса с автоматическими выключениями и включениями.

В реле две пружины: максимального давления и минимального. Когда давление снижается, происходит разжимание пружины, и замыкается контакт, запускающий мотор. При повышении значения пружина, наоборот, сжимается. Когда степень её сжатия достигает своего максимума, контакт размыкается, что приводит к выключению двигателя насоса.

В блоке автоматики также может предусматриваться механизм защиты от сухого хода. Он актуален при небольшой глубине колодца или скважины. Такое устройство предотвращает перегрев насоса при остановке поступления воды, например, из-за загрязнения, сильного засора или понижения уровня жидкости в источнике.

Подключая насосную станцию в доме, следует понимать, что её работа проходит циклами. Первый этап – это включение насоса с последующим поднятием воды из колодца или скважины. Когда гидроаккумулятор заполняется до верхнего порога уровня давления, реле отключает мотор и останавливает подачу воды. Насосная станция переводится в спящий режим работы.

Когда потребители включают краны, вода в них поступает из гидробака. По мере расходования резервуар опустошается, давление в нём снижается. Тут снова срабатывает реле, но теперь оно активирует насос и запускает новый цикл подачи, которая осуществляется до заполнения гидроаккумулятора.

Установка насосной станции начинается с определения подходящей схемы обвязки и типа оборудования. И для этого нужно знать глубину источника водоснабжения, потребление жидкости (зависит от количества жильцов дома и точек водоразбора), а также дебит скважины – объёмы воды, добываемой за определённое время. Последний показатель должен быть указан в документе, выданном после бурения организацией, выполнявшей работы.

Если все перечисленные параметры известны, можно переходить к установке. Но сначала нужно всё грамотно и тщательно продумать, чтобы не допустить ошибок, которые могут вывести из строя всю систему водоснабжения.

Схема обвязки насосной станции – это принцип и последовательность соединения всех отдельных элементов системы. Есть два варианта:

• Схема подключения насосной станции к водопроводу напрямую, без монтажа гидроаккумулятора. В данном случае обвязка предполагает размещение оборудования между трубопроводом забора воды и внутридомовой сетью водоснабжения. Вода при такой схеме установки закачивается из источника и сразу подаётся потребителям. Система должна находиться в подвале, на цокольном этаже дома или в ином отапливаемом помещении, так как вероятно промерзание, из-за которого система может выйти из строя. Но если зимы в регионе тёплые, можно разместить насосную станцию на уровне верхнего края обсадной колонны, то есть над скважиной.
• Схема подключения насосной станции с накопительным баком. Последний располагается между водопроводом и закачивающим воду насосом. То есть жидкость идёт сначала в гидроаккумулятор, а уже потом в систему водоснабжения.

Если схема подключения станции определена, нужно подобрать подходящее место установки оборудования. Оно должно соответствовать некоторым требованиям и определяться в зависимости от условий эксплуатации. От того, где осуществляется установка станции водоснабжения, напрямую зависит эффективность, бесперебойность её работы и срок службы.

При выборе подходящего места следуйте нескольким правилам:

• Расположение станции как можно ближе к источнику воды. Это обеспечит стабильное, эффективное откачивание воды и работу оборудования без сбоев.
• Оптимальная температура. Во избежание промерзания и поломок оборудования в зимнее время нужно либо монтировать станцию в обогреваемой постройке или отапливаемом помещении, либо утеплить место установки, обеспечить его эффективную теплоизоляцию.
• Вентиляция и нормальная влажность. Зона должна быть проветриваемой и сухой.
• Свободное пространство около станции. Оборудование нельзя размещать вплотную к стенам из-за вибраций и рисков повреждений. Также должно оставаться место для свободного и беспрепятственного доступа к устройствам для их осмотра, ремонта, демонтажа, обслуживания, замены.
• Шумоизоляция, которая требуется, если схема установки насосной станции в доме предполагает использование насоса с внутренним эжектором. Последний издаёт громкие звуки, которые могут доставлять дискомфорт.

Далее в статье рассмотрим варианты мест размещения насосной станции.

В доме

Если дома есть отдельное помещение с отоплением, то насосную станцию можно установить именно тут. Такой зоной может быть подвал, котельная, подсобная комната, просторный погреб под полом с быстрым доступом.

Допустима установка в местах общего пользования типа коридора, санузла, прихожей или кладовой. Но такие зоны во избежание дискомфорта из-за шума должны находиться как можно дальше от спальни, кабинета и гостиной.

В отдельном строении

Если на участке есть отдельная свободная постройка, то можно задействовать для установки насосной станции её. Но помещение должно обогреваться, проветриваться, защищаться от влаги. Если всё это не предусмотрено, возникнут дополнительные расходы на тепло- и гидроизоляцию, а также вентиляцию. Зато о звукоизоляции беспокоиться не придётся, так как шумы не будут доходить до дома.

В колодце

Если схема установки насосной станции в дачном или частном доме предполагает поступление воды из колодца, то именно в нём можно расположить оборудование. На стенке обустраивают платформу, где монтируют насос. Но верхняя часть колодца должна быть хорошо утеплена. А саму станцию нужно расположить ниже уровня промерзания грунта. Такое решение избавит от шума и обеспечит отличный напор воды, но затруднит доступ к оборудованию для его ремонта или регулярного обслуживания.

В кессоне

Около скважины над её оголовком можно обустроить специальную камеру. Её возможно сделать из металлической или пластиковой ёмкости, монтируемой в приямке и дополняемой утеплённой крышкой. Обязательно заглубление в землю ниже уровня её промерзания в холодное время года. Также можно оборудовать небольшое помещение, укрепив его стенки и пол (основание) кирпичом или бетоном.

Важно! При таком варианте трубы, ведущие от станции к внутридомовой системе водоснабжения, следует прокладывать либо ниже линии промерзания грунта, либо над землёй или в ней, но с полноценным утеплением.

Подготовительный этап включает следующие важные моменты:

• Основание под насос. Для установки этого агрегата можно использовать либо платформу (кирпичную, деревянную или бетонную), либо кронштейн из прочного металла.
• Нейтрализация вибраций с помощью располагаемых под опорами насоса резиновых прокладок или амортизирующего коврика.
• Надёжная фиксация оборудования. Для крепления следует подготовить анкерные болты, которыми нужно привинтить ножки устройства.
• Подготовка траншеи. Она проходит от фундамента жилого строения, снабжаемого водой, до скважины, кессона или колодца. В таком углублении будут располагаться трубы. Идеальная глубина – ниже уровня зимнего промерзания земли. Если это невозможно, требуется качественная теплоизоляция. Траншея должна быть прямой, без изгибов и поворотов, которые понижают давление. Также по направлению к зоне водозабора обязателен уклон, который составляет 0,03 (3 сантиметра на каждый метр трубы) и позволяет выполнять слив жидкости из трубопровода при необходимости консервации.
• Утепление. Оно необходимо при прокладке труб выше линии промерзания почвы, например, когда грунтовые воды проходят близко к поверхности земли. Трубопровод располагается над грунтовыми водами, выше критического уровня. Трубы следует тщательно утеплить или же проложить дополнительно греющий кабель.

Состав водозаборного узла зависит от типа используемого насоса:

• При обычном устройстве с внутренним эжектором необходимо подсоединение к трубе из полипропилена, опускаемой в скважину, и обратного клапана с сетчатым фильтром. Для стыковки применяют муфту.
• При модели насоса с наружным эжектором на его всасывающую зону нужно навинтить обратный клапан, снабжённый фильтром сетчатого типа. Сверху подводятся две трубы: направленная от эжектора и основная, используемая для перекачки.
• Если насос погружной глубинный, в его конструкции уже есть фильтр-сетка. К агрегату нужно подсоединить трубу, а также обратный клапан. Сам насос в силу его большого веса следует подвесить на прочном тросе.

Полезная информация! Узел размещается на такой глубине, чтобы расстояние до дна обсадной колонны скважины составляло 50 см для погружных насосов и 1 метр для поверхностных.

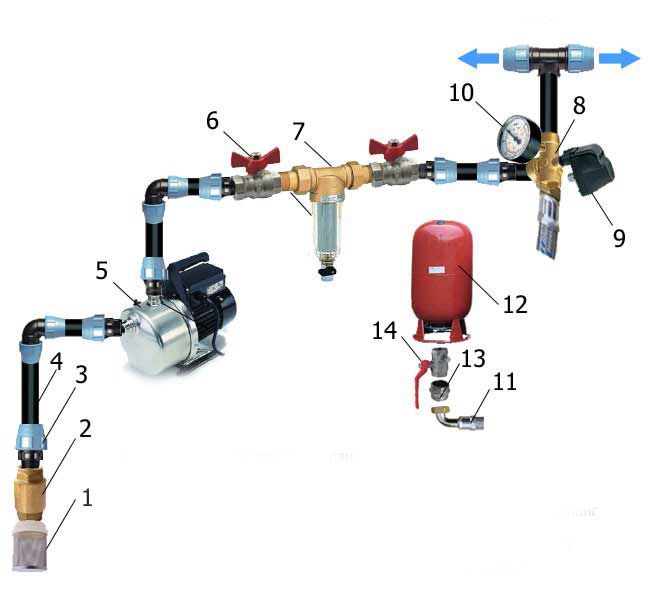

Как подключить насосную станцию к водопроводу и водозаборному узлу? Следуйте такой инструкции:

1. Верхний конец шланга, через который осуществляется забор жидкости, подсоединяйте к входному патрубку насосного устройства.
2. Далее осуществляйте подключение насосной станции к накопительной ёмкости. Напорный патрубок, установленный в насосе, посредством шланга подсоедините к входной трубке гидробака.
3. Устанавливайте управляющий блок. Для этих целей удобно применять штуцер пятивыводного типа. Он монтируется в подходящей зоне напорного трубопровода. В нём фиксируются отслеживающий давление датчик и реле. К боковому входу присоединяется резервуар-накопитель. Для удобного и простого обслуживания для подключения лучше выбрать шаровой кран, снабжённый американкой. Также требуется устройство слива.
4. Далее станция подключается к внутридомовой системе водоснабжения, обычно к раздающему первичному коллектору.

Это схема подключения насосной станции с накопительным баком. При отсутствии такового насос подсоединяется напрямую к водопроводу. Перед работами обязательно изучайте инструкцию, приложенную производителем оборудования. Также можно просмотреть видео с подробным описанием процесса.

Для подключения станции к электросети лучше предусмотреть отдельную линию, так как насосы имеют достаточно большую мощность (от 700 Вт до 1,5 кВт) и могут перегружать старую или слабую проводку. Также желательно приспособление автоматического прекращения подачи тока на случаи коротких замыканий. Необходима и организация заземляющего контура.

Изучая комментарии экспертов, можно выделить несколько важных моментов, которые следует брать во внимание при установке насосной станции:

• Любые вспомогательные устройства подключаются с применением шаровых кранов с американками, а также с обратными клапанами. В таком случае, если потребуется демонтировать приборы, для их снятия не нужно будет полностью сливать воду из всей системы.
• Желательно предусмотреть возможность слива, для чего в трубопроводе монтируется тройник для отвода с подключением сливного вентиля.
• Обязательна система фильтрации. Подающий трубопровод снабжается фильтром грубой очистки. На напорной трубе, по которой вода поступает в дом, монтируется фильтр тонкой очистки.
• Основную арматуру стоит дополнить устройством, обеспечивающим заполнение системы водой перед первым стартом. Для этого в трубопровод встраивается тройник, через который фиксируются воронка и кран шарового типа.

Для тестового запуска системы следует первым делом проконтролировать давление, имеющееся в воздушной камере гидробака. Оно на 10% меньше значения включенного насоса. Настройка выполняется в рабочем режиме, и следует учитывать вместимость резервуара. Если она не больше 30 литров, давление в среднем должно составлять 1,5 бар, при объёме от 30 л до 50 – примерно 1,8 бар, при большом баке до 100 л – немного ниже 2 бар. Точные значения указываются в прилагаемых производителями инструкциях.

Когда давление настроено, действуйте по такому алгоритму:

1. С находящегося сверху насоса заливного отверстия отвинчивайте заглушку. Заливайте в оборудование воду до полного заполнения. Можно воспользоваться воронкой.
2. Плотно и герметично закрутите снятую пробку.
3. Подключите вилку кабеля насоса к розетке.
4. Для сброса попавшего в станцию воздуха немного открутите крышку заливной зоны.
5. Ждите две-три минуты. По прошествии данного времени из сливного участка должна начать выходить вода. Если этого не произошло, отключите прибор и дополните его жидкостью.

Если запуск успешный, дайте системе немного поработать, а потом настройте блок автоматики.

Чтобы насосная станция работала бесперебойно, периодически осматривайте её. Стыки с резьбой при необходимости затягивайте соответствующим инструментом (ключом) и уплотняйте, чтобы избежать протечек. Своевременно промывайте и по мере износа заменяйте фильтры. Если этого не делать, вода будет идти прерывисто, со скачками напора. Вероятно полное прекращение подач.

Ежемесячно выполняйте ревизию гидроаккумулятора. При понижении давления в его воздушном отсеке поднять показатели до нужных значений поможет автомобильный насос, подсоединяемый через ниппель. И обязательно соблюдайте изложенную производителем инструкцию.

Насосная станция – гарантия бесперебойного снабжения дачи или дома водопроводной жидкостью. Но для стабильной подачи нужно правильно подключить оборудование, соблюдая схему и правила установки. Надеемся, что советы и материалы из данной статьи на нашем сайте помогли вам разобраться в тонкостях монтажа, осуществляемого самостоятельно.
