Отсечной клапан для обратного осмоса


Что такое обратный осмос, рассмотрено подробно в других статьях на нашем сайте. Это эффективная комплексная очистка с удалением большинства примесей. Такая обработка делает воду чистой, близкой по составу к дистиллированной. Достигаемые эффекты – умягчение, обезжелезивание, осветление, обеззараживание. Бытовые устройства этого типа можно монтировать под мойку.

Отсечной клапан для обратного осмосаВ конструкции системы обратного осмоса несколько элементов. Главный – это фильтрующая мембрана. Именно она задерживает свыше 99% загрязнений, пропуская исключительно молекулы воды. Также в оборудовании предусмотрены механический фильтр для предварительной обработки, угольный постфильтр, минерализатор.

Но чтобы поддерживать необходимую производительность, а также снижать риски выхода установки фильтрации из строя, нужны и другие детали. Одна из них – обратный клапан обратного осмоса. Это ограничитель потока, который выполняет важную функцию. Из статьи вы узнаете, какова схема подключения четырёхходового клапана обратного осмоса, а также как он работает.

Четырехходовой клапан для обратного осмоса: схема конструкции

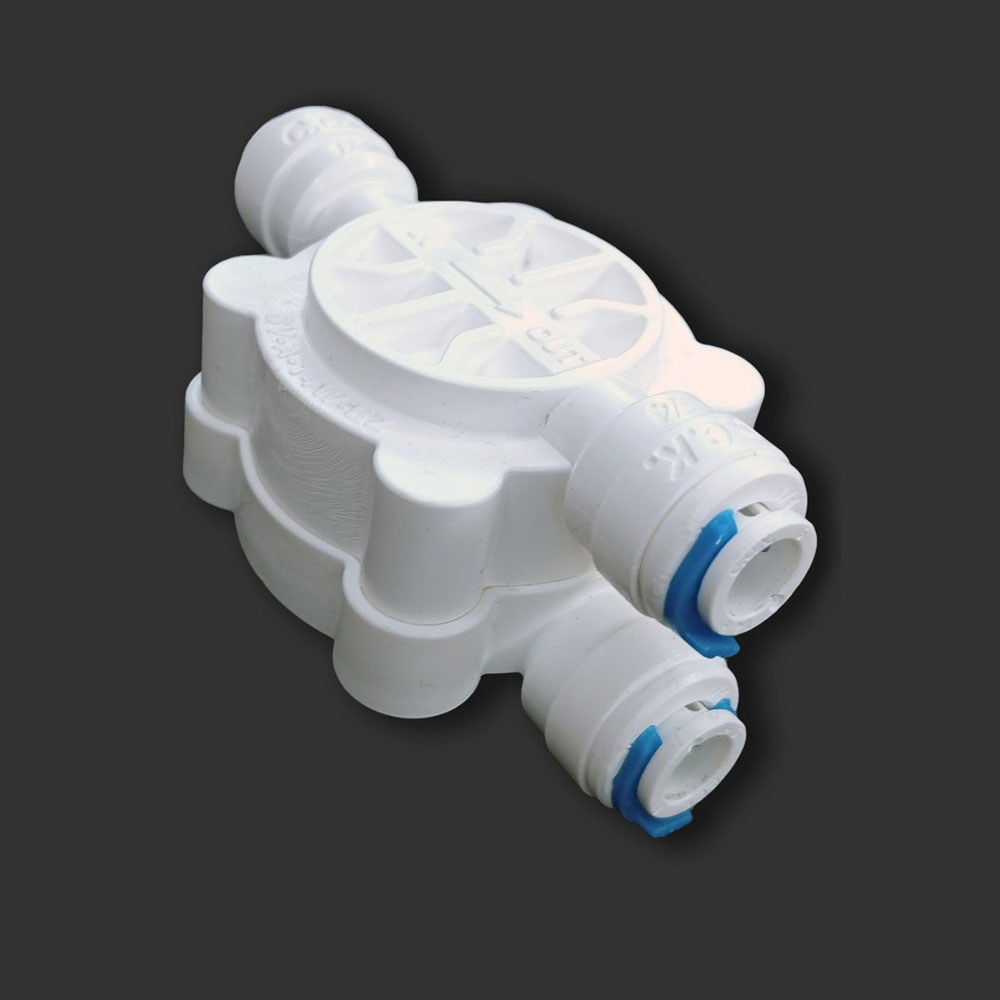

Как устроен обратный клапан? Обычно его корпус пластиковый. В нём две части, соединённые друг с другом несколькими шурупами. В одной из половин располагается запирающий рабочий механизм. На его наружной стороне – диафрагма. Это выполненная из эластичного материала мембрана, которая вступает в контакт с водой внешней поверхностью.

Профиль сердечника Т-образной формы. Он подвижный, поэтому обязательна его обработка силиконовой смазкой для отсутствия трения и уменьшение скорости износа. Если извлечь цилиндр, останутся диафрагма и кольцо. Вторая часть ограничителя имеет подключения со сквозными отверстиями.

Отсечной клапан для обратного осмоса

Отсечной клапан для обратного осмоса: для чего нужен?

Как работает четырёхходовой клапан в обратном осмосе? Его также называют автопереключателем, ограничителем, отсечным устройством. Важная задача, которую он решает, – это прекращение подачи воды из водопроводной магистральной системы в накопительную ёмкость. Когда такой резервуар полностью заполняется питьевой очищенной водой, уровень давления в баке достигает своих расчётных максимальных значений. Клапан для осмоса срабатывает, и вода больше не течёт в накопительный контейнер.

Как работает ограничитель потока в обратном осмосе? Когда пользователь обратноосмотического очистителя открывает кран смесителя на раковине или мойке, начинается водоразбор из бака. Объём его содержимого уменьшается. Запорный клапан для осмоса возобновляет поступление воды. Накопительный бак снова заполняется до нужного показателя давления.

element2

Полезная информация! Ограничители разных производителей и моделей могут различаться по исполнению и внешнему виду. Но принцип работы четырёхходового клапана обратного осмоса, независимо от его конструкции, один.

Четырёхходовой клапан для обратного осмоса: принцип работы

Автопереключатель воды для обратного осмоса принцип работы имеет несложный. Внутри него жидкость делится на два потока. Первый – вход и выход воды неочищенной, направляемой после модуля предочистки. Второй – вход и выход воды чистой, идущей после обратноосмотической мембраны. Эти потоки поделены с помощью герметичной и эластичной мембраны, оснащённой подвижной цилиндрической деталью. Такой цилиндр при наполнении бака и повышении в нём давления перекрывает подачу воды. А когда резервуар опустошается, водный поток возобновляется.

Почему важно правильно подключить ограничитель?

Как работает отсечной клапан обратного осмоса, теперь вы знаете. Но что происходит, если такое устройство подключено неправильно? Вообще, если купить фильтр в собранном виде, то он будет работать нормально, так как все элементы в нём собраны с корректными соединениями.

В случае самостоятельной сборки системы обратного осмоса дома вероятны ошибки, которые могут вызвать некоторые проблемы, например:

  • Не течёт вода. Она не поступает в накопительный бак, поэтому не выходит из крана. При этом все насосы работают хорошо.
  • Вода постоянно сливается в дренаж. Соответственно, из крана она не идёт.
element2

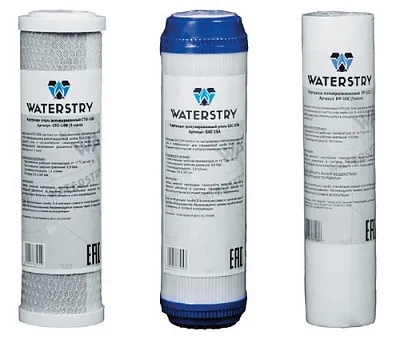

Полезно знать! Система обратного осмоса требует регулярного обслуживания с заменой картриджей механического фильтра. Если во время таких манипуляциях вы случайным движением отсоединили от ограничителя подключенные к нему трубки и поставили эти шланги обратно на другое место, то работа клапана также будет некорректной.

Четырёхходовой клапан для обратного осмоса: подключение

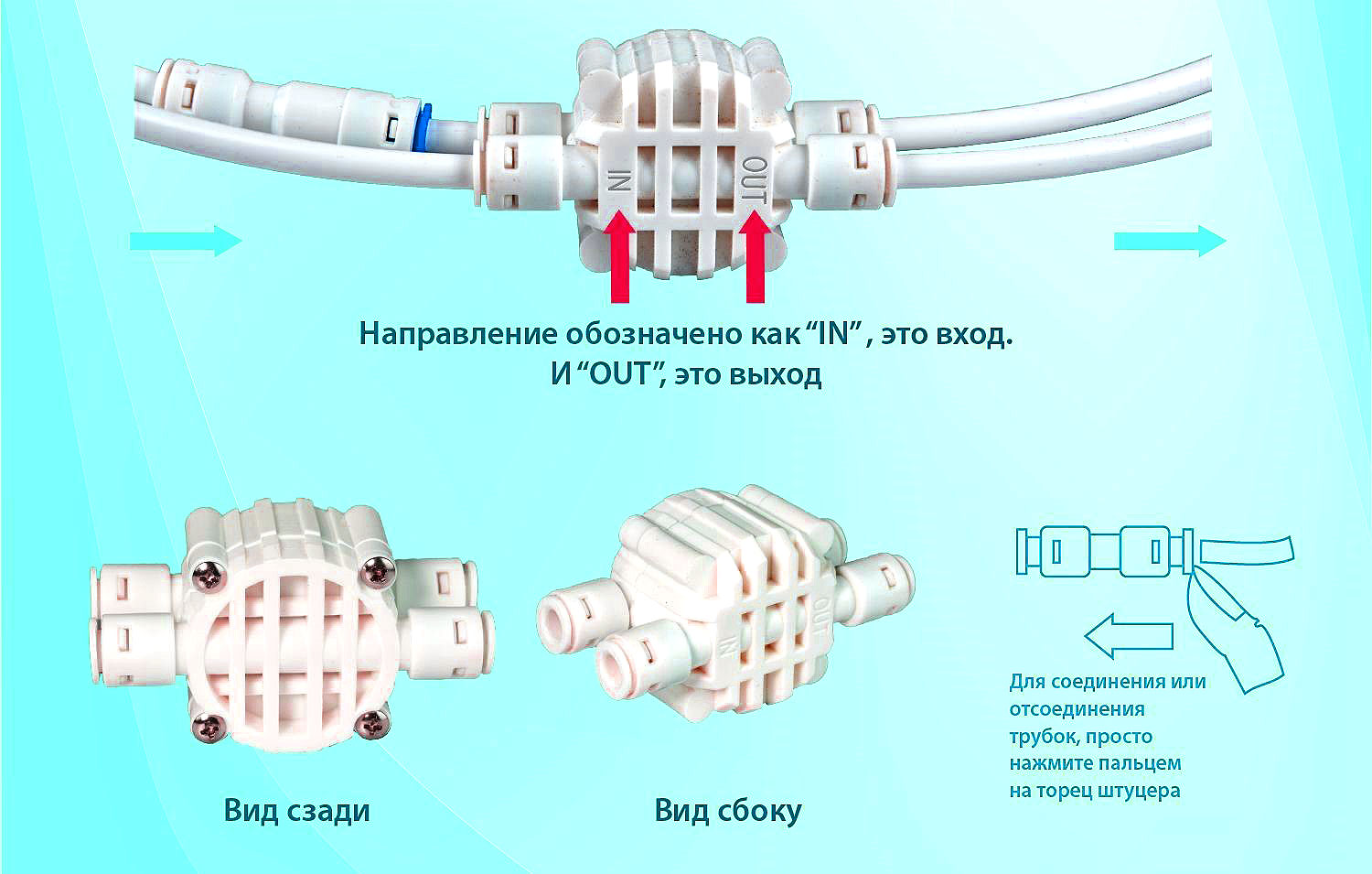

При подключении нужно знать, что у клапана всего четыре точки подключения: две входных с пометкой IN и две выходных с обозначением OUT. К зонам с маркировкой IN подсоединяются такие трубы:

  • идущая после модуля предварительной механической фильтрации (на вход с обозначением IN);
  • после мембраны, как правило, с фитинга, снабжённого обратным клапаном.

К участкам с пометками OUT подсоединяются другие потоки:

  • на вход корпуса главного мембранного фильтрующего элемента;
  • на тройник, соединяющий накопительный резервуар или постфильтрационный блок.

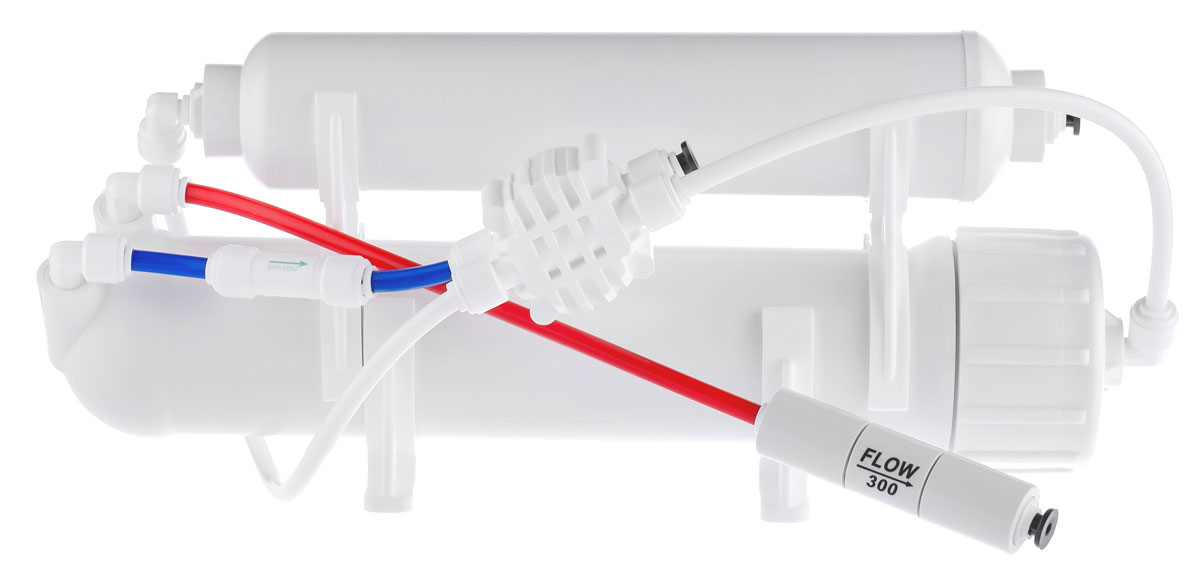

Но как понять, какие из входов IN запирающие, а какие, наоборот, запираемые? В клапане две секции: управляющая (главная рабочая) и коммутируемая. Первая является полнопроходной: через неё вода протекает насквозь. Данная линия управляющая. Она направлена с выхода мембранного элемента, идёт через ограничитель потока и из него выходит на смонтированный перед угольным постфильтром тройник.

Другая часть является коммутируемой. По ней проходит вода, подача которой при заполнении резервуара перекрывается. В данном элементе сквозные отверстия отсутствуют.  И в этой зоне чаще всего ставятся пометки IN и OUT.

С фильтра предварительной очистки перед входом в мембрану водяной поток проходит по части, где сквозного просвета нет, и предусмотрены надписи IN и OUT. А очищенная вода после мембранного модуля до накопительного резервуара направляется в ту зону клапана, где есть отверстие. И тут надписей нет.

Как проверить четырехходовой клапан обратного осмоса?

Проверка четырёхходового клапана обратного осмоса нужна, если при эксплуатации системы водоподготовки возникли следующие проблемы:

  • Вода постоянно сливается в дренажную линию. Это будет слышно по специфическому шуму потока в системе канализации.
  • Клапан очень долго закрыт, и в течение данного периода слышны странные звуки.
  • Нет подачи на фильтр. Соответственно, кран чистой воды неактивен, из него ничего не выходит.

Как проверить ограничитель потока в обратном осмосе и понять, что необходимо его извлечь и заменить? Важно знать, что показатель рабочего давления в норме составляет от 4 бар до 5. Если оно выше, то после начала использования клапан некоторое время будет нормально работать (обычно не дольше года, иногда всего 3-4 месяца), а потом выходит из строя.

Причины проблем разнообразны. Так, высокая жёсткость воды может вызывать появление известкового налёта на мембране, быстро снижая потенциал её эластичности. Если после установки фильтров замены сменных картриджей не осуществляются своевременно (примерно раз в три месяца), то вода может поступать в клапан грязной, например, с песком, частицами глины. Это чревато засорением. Такие последствия вероятны, если качество воды не самое высокое, например, когда она подаётся из колодца и содержит большое количество примесей.

Отсечной клапан для обратного осмоса

Ещё одна ситуация – наличие в мембране мельчайших отверстий. Они пропускают воду, из-за чего показатель давления, требующийся для перекрытия клапана, не достигается. Мембрана может перфорироваться из-за гидроударов в водопроводной системе, чрезмерно высокого давления, повышенной температуры воды и воздействия тепловой энергии на эластичный материал. Другая причина – очень резкие включения крана подачи очищенной воды. В данном случае жидкость на осмос подаётся слишком быстро, буквально продавливая и повреждая мембрану.

Как же понять, исправен ли четырехходовой клапан для обратного осмоса, как работает данный элемент? Сделать это просто. Когда подача воды в систему очистки из магистрали включена, закройте вентиль на накопительном резервуаре. Далее откройте смеситель или отдельный кран фильтра, а спустя 3-5 секунд закройте его. Если клапан не засорился, не повреждён и исправен, то по прошествии нескольких минут подача перекроется, шум прекратится. Также остановится слив в канализационную систему. Проверьте это по характерным звукам. Если вода продолжает вытекать, то требуется установка нового ограничителя.

element2

Полезно знать! Некоторые компании дополняют комплекты фильтров обратного осмоса дополнительными запчастями. Среди таких комплектующих может быть и отсечной клапан. Если он предусмотрен, то при замене установите его. Если такого прибора нет, следует найти, купить и использовать другой, но подходящий к конкретному фильтру очистки.

Заключение

Обратный клапан на осмосе – малозаметная, но важная деталь, которая используется практически каждый день. Зная его устройство и принцип работы, можно получить ответы на многие вопросы, касающиеся эксплуатации. Если решить возникшие проблемы не удалось, и проверка или замена не дала ожидаемых результатов, воспользуйтесь услугами специалистов.

Отсечной клапан для обратного осмоса
