Схема подключения автоматики к глубинному насосу для скважины

Автоматика для глубинного насоса позволяет автоматически управлять включением и выключением насоса в зависимости от давления в системе, обеспечивая главное бесперебойное водоснабжение, а также она предотвращение гидроударов в трубопроводе. Это продлевает срок службы оборудования, экономит электроэнергию и обеспечивает постоянное наличие воды, следуя политике компании.

Для подключения глубинного насоса вам потребуются следующие компоненты:

• Глубинный насос – основной элемент системы, который обеспечивает подачу воды из скважины, включая артезианских водоисточников.

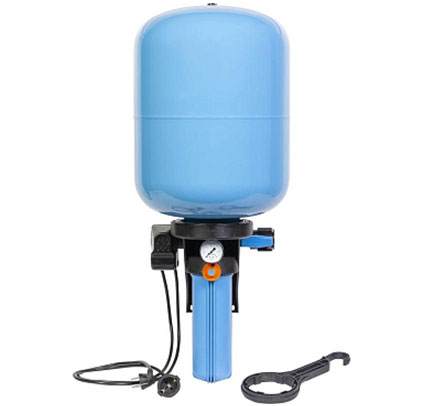

• Гидроаккумулятор – резервуар для хранения воды под давлением, который снижает нагрузку на насос.
• Клапаны и краны — арматура для управления потоком воды.
• Реле давления – устройство, которое контролирует давление в системе и подает сигналы для включения и выключения насоса.

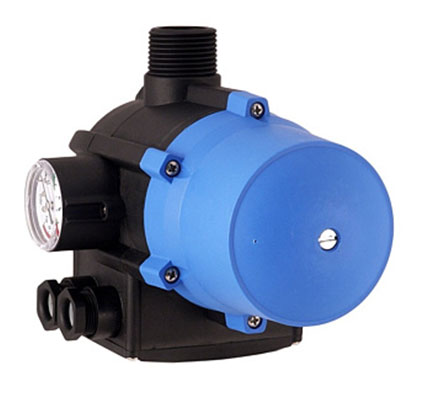

• Блок автоматики – центральный элемент управления, который координирует работу всех компонентов системы.
• Напорный и дренажный трубопровод — обеспечивают подачу и отвод воды.
• Комплы и штуцеры — необходимые для подключения насосного оборудования к системе водовода.

Прежде чем приступить к монтажу системы, необходимо правильно подобрать все компоненты, соответствующие требованиям вашего водоснабжения.

Ниже приведены основные критерии выбора каждого из них:

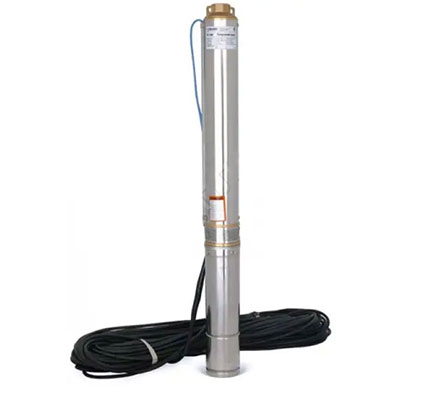

1. Глубинный насос

• Мощность и производительность: определяются глубиной скважины, расходом воды и давлением.
• Материал корпуса: ржавеющие и коррозионностойкие материалы, такие как нержавеющая сталь.
• Диаметр насоса: должен подходить к диаметру скважины.

2. Гидроаккумулятор (гидробак)

• Объем: должен обеспечить достаточный запас воды для гасительного давления, минимальное значение — 24 литра, оптимально — 50-100 литров.
• Качество мембраны: Высокопрочные мембраны увеличивают срок службы гидроаккумулятора.

3. Реле давления

• Диапазон регулировки: должен соответствовать диапазону рабочего давления вашей системы.
• Наличие защиты от сухого хода: это предотвратит работу насоса при отсутствии воды в скважине.

4. Блок автоматики

• Совместимость: должен быть совместим с вашим насосом и другими компонентами системы.
• Функциональность: включает предохранительные устройства, возможность ручной настройки и индикацию состояния.

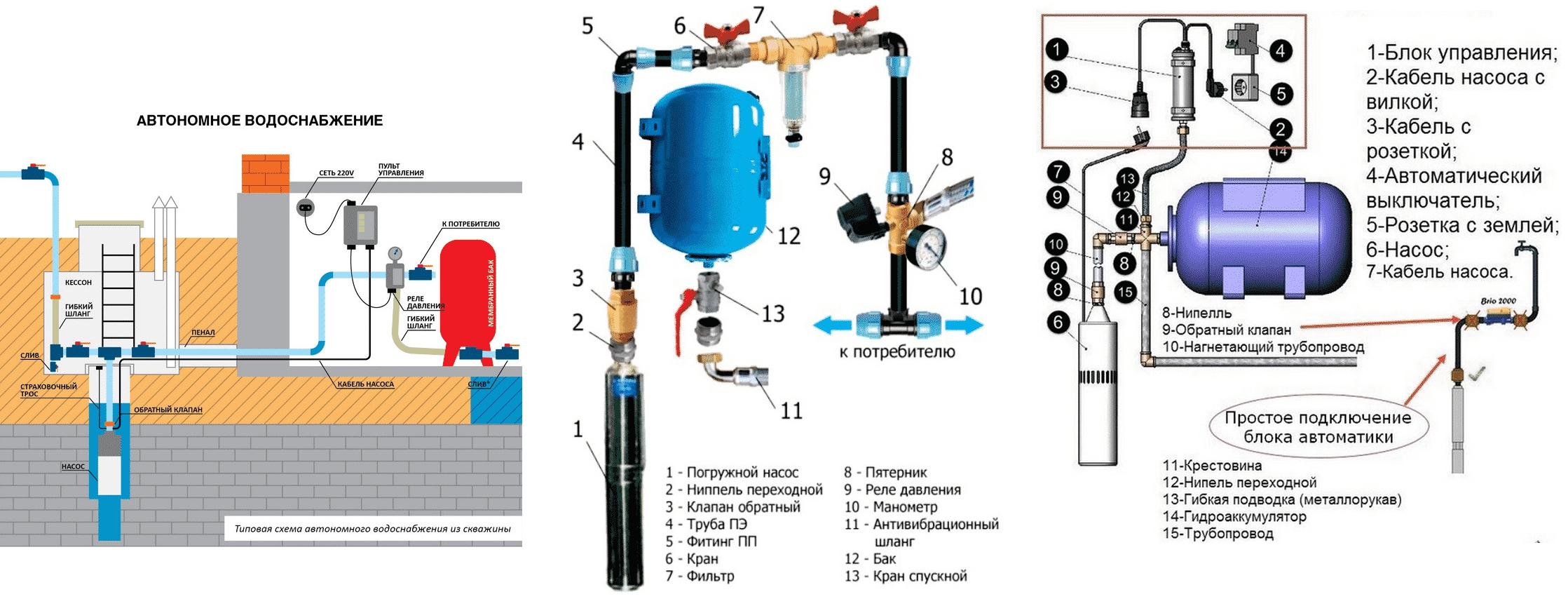

Стандартная схема подключения насоса с автоматикой и гидроаккумулятором:

1. Глубинный насос.
2. Труба, идущая от насоса к дому.
3. Обратный клапан.
4. Гидроаккумулятор.
5. Реле давления.
6. Блок управления.

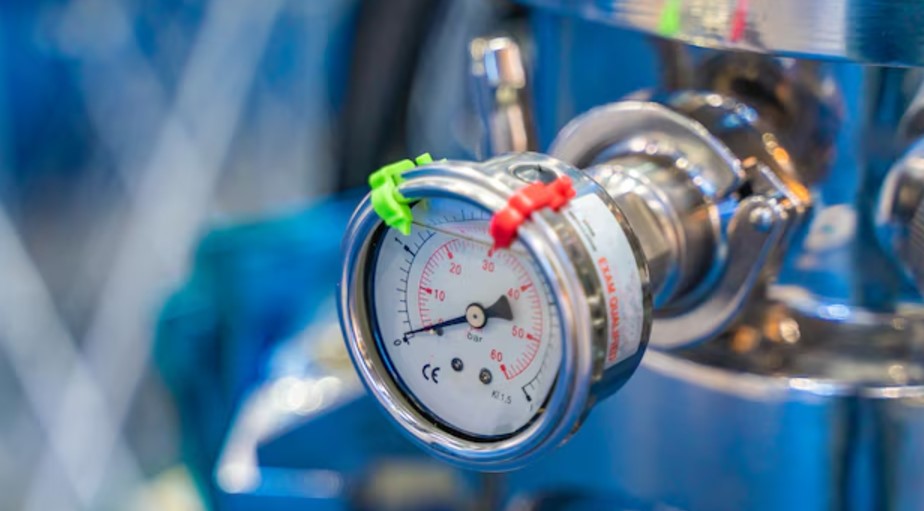

7. Манометр (для контроля давления).
8. Выключатель или автоматический выключатель.

Схема подключения глубинного насоса для обеспечения стабильного водоснабжения достаточно проста. Она включает в себя несколько ключевых элементов, которые работают в сети для достижения наилучшего результата. Рассмотрим данную схему подробнее:

1. Подготовка места установки

• Убедитесь, что место установки защищено от плохих погодных условий.
• Все компоненты системы должны быть легко доступны для обслуживания.

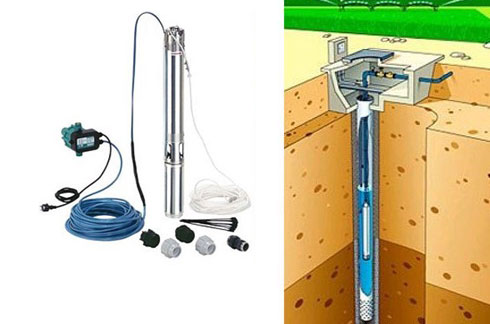

2. Установка глубинного насоса

• Подвесьте насос на стальном тросе, присоединенном к верхней части насоса.
• Подсоедините трубу к выходу насоса.
• Медленно опускайте насос в скважину, избегая толчков и ударов.
• Закрепите трос и трубу на оголовке скважины.

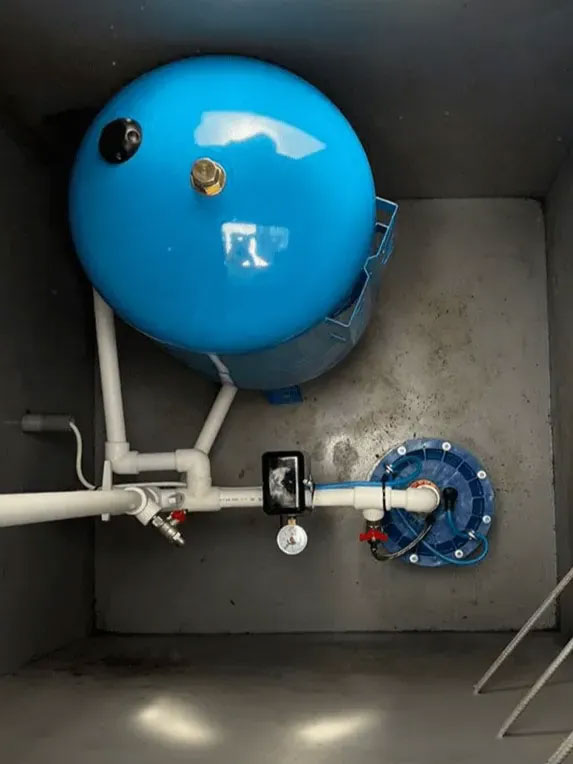

3. Подключение гидроаккумулятора

• Разместите гидроаккумулятор в месте, защищенном от мороза.
• Подсоедините трубу от насоса к входу гидроаккумулятора через обратный клапан.

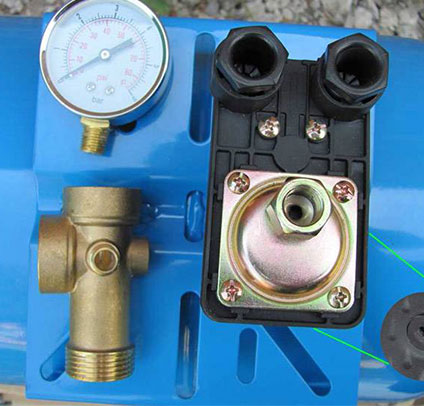

4. Установка реле давления

• Достаточно простое в своей конструкции, недорогое и легкое в настройках.
• Установите реле давления на выходе из гидроаккумулятора.
• Подсоедините электропитание к реле давления согласно инструкции производителя.

5. Соединение с блоком автоматики

• Подключите реле давления и насос к блоку автоматики.
• Проверьте все электрические соединения, убедитесь в их корректности и безопасности.

1. Включите систему и постепенно увеличивайте давление, чтобы убедиться в отсутствии утечек.
2. Наблюдайте за работой насоса и реле давления.
3. Настройте реле давления, чтобы оно отключало насос при достижении максимального рабочего давления и включало при падении давления до определенного уровня.
4. Проверьте работу защиты от сухого хода, чтобы убедиться, что насос отключается при отсутствии воды.
5. Перепроверьте правильную последовательность всех соединений.

1. Проводите регулярные проверки системы на наличие утечек и корректность работы всех компонентов.
2. Периодически очищайте фильтры и проверяйте состояние мембраны в гидроаккумуляторе.
3. Заменяйте изношенные или поврежденные компоненты сразу, чтобы избежать общей поломки.

Насос не включается

• Проверьте наличие питания на блоке автоматики.
• Убедитесь, что реле давления настроено правильно.
• Проверьте целостность проводки и исправность предохранителей.

Низкое давление в системе

• Проверьте гидроаккумулятор на наличие воздуха в мембране.
• Убедитесь в отсутствии утечек в системе.
• Проверьте состояние фильтров и очистите их при необходимости.

Частые включения и выключения насоса

• Проверьте объем гидроаккумулятора, возможно он слишком мал для вашей системы.
• Настройте реле давления так, чтобы разница между включением и выключением была достаточной для редких включений насоса.

Подключение глубинного насоса и настройка автоматики для поверхностных и дренажных систем имеет несколько вариантов, каждый из которых отличается стоимостью и функциональностью. Приборы и баки имеют свои параметры, влияют на напор и количество жидкости в системе. При выборе насоса на участке частного дома, дачи либо колодца, необходимо учитывать рекомендации специалистов и отзывы потребителей, выявленные при анализе новостей и информации с надежных сайтов.

Практически главный принцип работы такой схемы — это автоматическое поддержание давления в водопроводе с помощью электроники. Правильный запуск системы и гарантия её работоспособности до определенного времени обеспечиваются качественными компонентами и корректной настройкой. Для безопасности конфиденциальности данных следует использовать надежные источники и каталоги при выборе оборудования.

Специальный комплект для автономной канализации позволяет задать оптимальные параметры системы, что обеспечивает максимальную эффективность её работы. Услуги по установке устройств и их настройке предоставляются опытными специалистами, которые знают все детали процесса и могут гарантировать высокое качество выполнения работ.

Системы отопления, работающие от глубинных насосов, требуют такой же тщательной настройки и обслуживания, что и водопроводные и канализационные системы. Доставка и установка насосов происходят профессионально, что гарантирует долгий срок эксплуатации и защиту от сбоев в работе. Канализация в таких системах устанавливается качественно, что предотвращает возможные проблемы и обеспечивает надежную работу всей схемы.

В конце концов, группа специалистов позаботится о том, чтобы каждая деталь была учтена, а автономной системой можно было пользоваться без каких-либо проблем.

Выбор оборудования

Первым и важнейшим шагом является правильный выбор насосного оборудования и гидроаккумулятора. Необходимо учитывать особенности вашего водоисточника, такие как глубина скважины, дебит воды и потребности в водоснабжении. Выбор может варьироваться между различными моделями глубинных и колодезных насосов. Глубинный насос защищает аппаратуру, так как он должен быть рассчитан на подъем воды с нужной глубины и обеспечение необходимого давления. Важно также учитывать, какие объекты будут подключены к системе, а также, какое отопительное оборудование вы планируете использовать, поскольку это повлияет на общие требования к системе водоснабжения. Гидроаккумулятор подбирается исходя из предполагаемого объема потребления воды, что позволяет уменьшить частоту включения насоса и продлить его срок службы. При этом следует обратить внимание, что часто требуется адаптер для соединения различных систем.

Монтаж и подключение

Монтаж оборудования и его подключение к водопроводной системе требуют аккуратности и точности. Установку насоса следует выполнять согласно инструкциям производителя, важно правильно соединить провода, уделяя особое внимание креплению и герметичности соединений. Для защиты от попадания грязи и несжимаемых частиц воды рекомендуется использование фильтров на входе насоса. Гидроаккумулятор должен быть установлен в месте, защищенном от неблагоприятных воздействий, таких как перепады температур и влага. Не забывайте про систему отопительного устройства. Главное – в подключении электрической части строго соблюдать нормы и стандарты электрооборудования, что позволит избежать поломок двигателя и аварий. При проведении монтажа следует также контролировать напорно-силовые характеристики, чтобы обеспечить надлежащее функционирование системы.

Тестирование системы

После завершения монтажа необходимо провести всестороннее тестирование системы. Проверка работоспособности насоса, герметичности соединений, функционирования реле давления и блока управления поможет выявить возможные недочеты и устранить их на начальном этапе. Для измерения давления и скорости потока можно использовать манометр. Тестирование должно проходить в различных режимах работы, имитирующих реальные условия эксплуатации, чтобы уверенно оценить надежность всей системы. Также может потребоваться использовать гидротехническое оборудование для дополнительной проверки, особенно если вы работаете с тяжелыми объектами.

Регулярное обслуживание

Для обеспечения долгосрочной и стабильной работы системы водоснабжения необходимо регулярно проводить профилактическое обслуживание. Осмотр состояния фильтров, мембраны гидроаккумулятора, трубопроводов и креплений позволит оперативно выявлять и устранять проблемы, предотвращая серьезные поломки. Регулярное обслуживание включает в себя проверку радиаторов охлаждения насосного агрегата и крепление задвижек. Своевременная замена изношенных или поврежденных элементов сделает систему более долговечной и эффективной. Также стоит обратить внимание на процессы закачивания воды из источника, чтобы избежать загрязнения и обеспечить чистоту системы.

Защита от замерзания

В условиях холодного климата следует особое внимание уделить защите оборудования от замерзания. Использование термоизоляционных материалов, нагревательных кабелей на трубопроводах и блока нагрева (котлов или пушек) позволит избежать замерзания воды и повреждения системы. Важно учитывать сезонные изменения температуры и предпринимать превентивные меры для защиты системы.

Инструктаж пользователей и документация

Знание и соблюдение правил эксплуатации системы пользователями является ключом к её надежной работе. Проведите инструктаж для всех, кто будет пользоваться системой, объяснив основные правила и меры предосторожности. Желательно оформить все инструкции и правила в виде удобного для понимания документа. Ведение журнала обслуживания с записями о всех проведенных работах и замененных деталях поможет следить за состоянием системы и планировать профилактические работы.

Аварийные ситуации и резервное питание

Подготовка к возможным аварийным ситуациям, таким как отключение электроэнергии, позволит быстро и эффективно реагировать на непредвиденные обстоятельства. Рассмотрите установку резервных источников питания, таких как генераторы или аккумуляторы, для обеспечения бесперебойной работы системы в случае отключений. Стабилизатор напряжения также может помочь в защите электрооборудования от перепадов напряжения.

Перспективы модернизации

Постоянный анализ эффективности работы системы и внедрение дополнительных элементов автоматизации могут существенно повысить её надежность и удобство использования. Установка датчиков уровня воды, программируемых реле и других устройств позволит автоматизировать контроль и регулировку работы насоса и накопительной системы. Современные технологии и аппаратура для водяного охлаждения могут также быть интегрированы для повышения эффективности.

В заключение, правильно установленная и регулярно обслуживаемая система водоснабжения с гидроаккумулятором и глубинным насосом способна обеспечить долгосрочную и бесперебойную подачу воды. Заботясь о каждом элементе системы и своевременно реагируя на возникающие проблемы, вы создаете основу для её стабильной и эффективной работы на многие годы.

Резервные средства

На случай аварийных ситуаций, как аварийное откачивание воды, следует иметь под рукой альтернативные устройства – такие как помпы. Наличием дополнительных агрегатов вы всегда сможете оперативно решить любую внезапно возникшую проблему. Также стоит рассмотреть варианты приобретения средств для аварийного резервируемого питания.

Вентиль и сливной механизм

Установка качественного вентиля для управления водяным потоком и сливного механизма для возможности быстрого опорожнения системы – обязательные элементы. Также не стоит забывать об установке манометров для контроля давления в системе.

Тёплый и проточный водонагреватели

Для обеспечения комфортного водоснабжения, рекомендуется установка тёплого и проточного бойлеров. Эти устройства помогут поддерживать стабильную температуру воды в системе и могут быть подключены через реле давления и программы автоматики для оптимального использования.

В заключение, правильно установленная и регулярно обслуживаемая система водоснабжения с гидроаккумулятором и глубинным насосом способна обеспечить долгосрочную и бесперебойную подачу воды. Заботясь о каждом элементе системы и своевременно реагируя на возникающие проблемы, вы сами создаете оптимальное условие для её стабильной и эффективной работы на многие годы.

Процесс установки гидроаккумулятора и подключения глубинного насоса к системе водоснабжения представляет собой комплекс технических задач, требующих внимательного выполнения на каждом этапе. Успех всей системы зависит от правильного выбора оборудования, точности монтажных работ и регулярного обслуживания.
